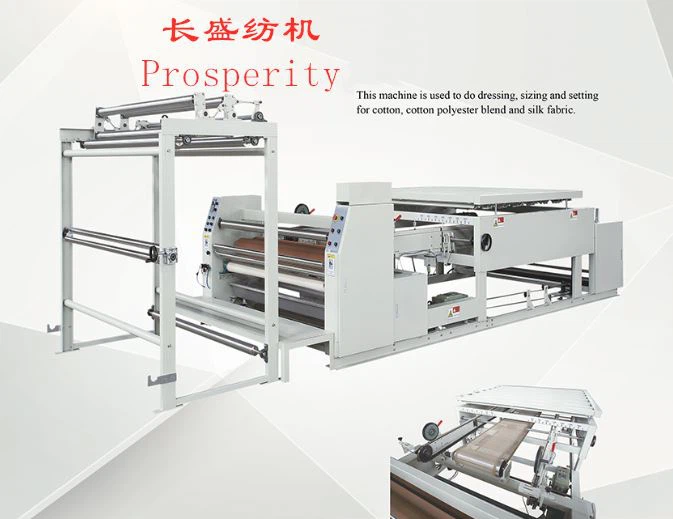

Máquina dimensionadora-FD618
Modelo compacto y de baja velocidad.
Uso
Estemáquina dimensionadora (o denominada mini-máquina tensadora)Es adecuado para el encolado y el proceso de ramificación débil de seda, algodón y otros tejidos.
Especificación principal
Modo de tamaño: doble-cara
ancho de la tela: hasta 3200 mm
Velocidad de la máquina: 0,1~4m/min
Modo de secado: 2 juegos de tubos calefactores por radiación infrarroja (uno más largo y uno más corto), alternativa para tejidos anchos y estrechos.
Las varillas calefactoras más largas: la potencia instalada es de 79,80 kw (cada varilla tiene una potencia de 3,8 kw, cada grupo tiene 3 piezas, un total de 7 grupos, por lo que el total de varillas es 21 piezas).
Las varillas calefactoras más cortas: la potencia instalada es de 46,20 kw (cada varilla tiene una potencia de 2,2 kw, cada grupo tiene 3 piezas, un total de 7 grupos, por lo que el total de varillas es 21 piezas).
Potencia del motor instalado: 3,58 kw (compuesto por motor Padder de 1,5 kw, controlador de placa de pasador de 1,5 kw, motor de bobinadora de 0,4 kw, motor de seguimiento de orillo de 0,18 kw)
Descripción del equipo principal
La máquina dimensionadora se compone de marco de entrada, dimensionadoraPadder, dispositivo de seguimiento y ramificación de orillos, dispositivo de calentamiento por radiación infrarroja, bobinadora y marco de soporte inferior.
El marco de entrada se compone de tensor, rodillo pasante, canal de acero, dispositivo de centrado fotoeléctrico, etc.
El acolchador de apresto se compone principalmente de un rodillo pasante, un panel de yeso, un rodillo de presión de apresto, una ranura de apresto y un rodillo de expansión, etc., apresto de doble cara (el apresto de una sola cara se puede diseñar según el cliente), la ranura de apresto se puede levantar hacia arriba o hacia abajo y el tubo de pulverización se fija encima del rodillo de presión para facilitar la limpieza. El tablero y la puerta del panel de dimensionamiento están hechos de placa de acero inoxidable 304. El tanque de drenaje está en la parte inferior del padder de dimensionamiento. El rodillo calibrador consta de un rodillo de acero y un rodillo recubierto de caucho; el rollo de acero de 245 mm de diámetro y el rollo recubierto de caucho de 250 mm de diámetro.
La salida se compone de tablero de yeso, rodillo de paso, rodillo de expansión, dispositivo de ajuste de tensión, dosificador,
El mecanismo de seguimiento-de borde está compuesto por un interruptor fotoeléctrico para detectar el borde, un interruptor de carrera para el límite máximo del brazo oscilante, un interruptor de carrera para seguro y un motor lineal de CA. La señal de orillo detectada por el interruptor fotoeléctrico en todo el sistema se envía al PLC (controlador programable) para su procesamiento, y se emite una señal de voltaje de pulso intermitente para impulsar el movimiento izquierdo y derecho del motor lineal de CA, a fin de lograr el propósito de búsqueda automática de orillo.
dispositivo de soporte de cinturón de redvarilla calefactora eléctrica
