Máquina dimensionadora-FD638
Modelo complicado y de alta velocidad.
Uso
Estemáquina de dimensionamiento (o denominada mini-máquina de ensanchado)Es adecuado para el encolado y el proceso de ramificación débil de seda, algodón y otros tejidos.
Especificación principal
Modo de tamaño: doble-cara
ancho de la tela: hasta 3200 mm
Velocidad de la máquina: 0,1~15m/min
Modo de secado: 14 juegos de tubos de calentamiento por radiación infrarroja, cada juego tiene tres tubos, la potencia de cada tubo es de 3,8 kw, la potencia de cada tubo se puede ajustar en términos de la temperatura de proceso requerida, ahorro de energía, total 159,60 kw, 3 cilindros de secado a vapor con un diámetro de 570 mm
Potencia del motor instalada: 10,69 kw.
Descripción del equipo principal

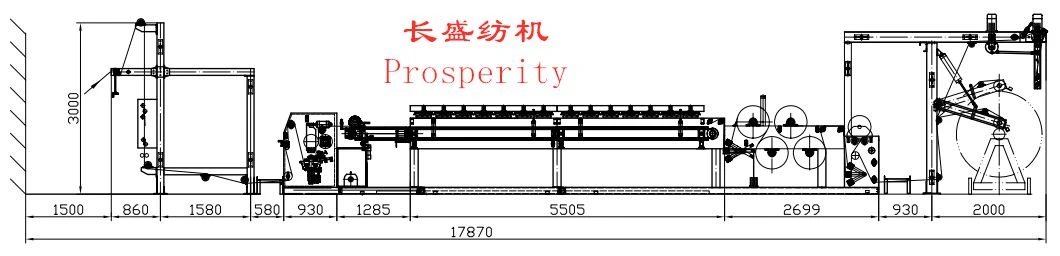

La máquina dimensionadora se compone de un marco de entrada, un dispositivo de seguimiento de orillos y de ramificación, un dispositivo de calentamiento por radiación infrarroja, un dispositivo de calentamiento del cilindro secador, un marco de salida con dosificador y trenzador, y un marco de soporte inferior.
El marco de entrada se compone de tensor, rodillo pasante, canal de acero, dispositivo de centrado fotoeléctrico, etc. Se reserva el espacio para el enderezador de trama que deberá proporcionar el usuario.
El acolchador de apresto se compone principalmente de un rodillo pasante, un panel de yeso, un rodillo de presión de apresto, una ranura de apresto y un rodillo de expansión, etc., apresto de doble cara (el apresto de una sola cara puede diseñarse según el cliente), la ranura de apresto se puede levantar hacia arriba o hacia abajo y el tubo de pulverización se fija encima del rodillo de presión para facilitar la limpieza. El tablero y la puerta del panel de dimensionamiento están hechos de placa de acero inoxidable 304. El tanque de drenaje está en la parte inferior del padder de dimensionamiento. El rodillo calibrador consta de un rodillo de acero y un rodillo recubierto de goma.
El dispositivo de calentamiento del cilindro de secado consta de 3 cilindros de secado a vapor con un diámetro de 570 mm, 1 cilindro de enfriamiento con un diámetro de 570 mm, tablero de yeso, dispositivo de regulación del tensor, etc.
El primer cilindro de secado está provisto de un dispositivo de prensado de orillos y la presión de prensado se puede ajustar. Todos los cilindros recubiertos de teflón.
La salida se compone de tablero de yeso, rodillo pasante, rodillo de expansión, dispositivo de ajuste de tensión, dosificador pequeño, dosificador grande y trenzador.
El mecanismo de seguimiento-de borde está compuesto por un interruptor fotoeléctrico para detectar el borde, un interruptor de carrera para el límite máximo del brazo oscilante, un interruptor de carrera para asegurar y un motor lineal de CA. La señal de orillo detectada por el interruptor fotoeléctrico en todo el sistema se envía al PLC (controlador programable) para su procesamiento, y se emite una señal de voltaje de pulso intermitente para impulsar el movimiento izquierdo y derecho del motor lineal de CA, a fin de lograr el propósito de búsqueda automática de orillo.
Motor de centrado fotoeléctrico de 1,50 kw, motor de relleno de 2,20 kw; motor de remachado de pasador de 1,50 kw, motor de cilindros de secado de 1,50 kw, motor de dosificador pequeño de 0,40 kw, motor de dosificador grande de 1,50 kw, motores de balanceo y trenzado de 1,85 kw, motor de seguimiento de orillo de 0,24 kw, la mayoría de los motores son controlados por inversor.
|

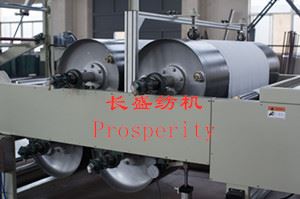

Tambor de secado |

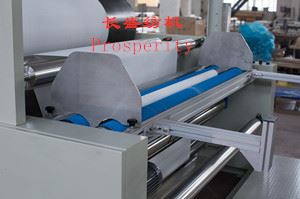

dosificador |
|
cortador de orillos |
prensado de orillos |
